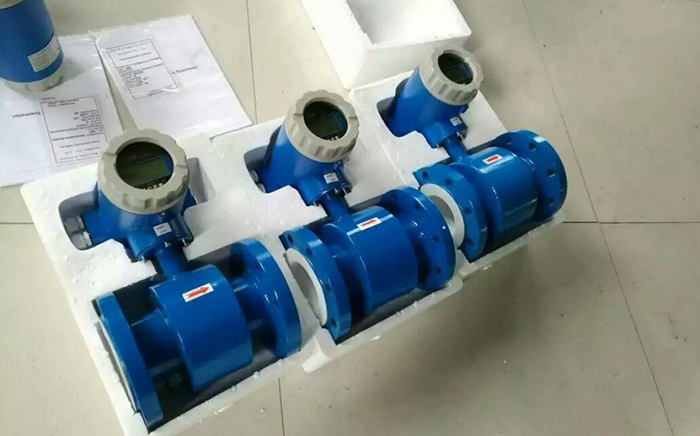

dn20電磁流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LDE
- 測量范圍：0.028～205258m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN10～DN2200
- 適用介質：污水、導電液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+200℃
- 供電方式：220V 24V 鋰電池
- 訂貨號：IXWOVJXWN534
dn20電磁流量計產品概述
電磁流量計是高精度、高可靠流量?jī)x表，采用法拉*電磁感應定律設計而成，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
電磁流量計采用先進技術研制、開發與生產的流體測量?jī)x表，具有高精度、高可靠性與使用壽命長等特點。為保證產品質量，在產品結構、選材、制定工藝、生產裝配與出廠測試等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統。電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
dn20電磁流量計產品特點
1、內部無阻流件，幾乎沒有壓力損失和流體阻塞情況。
2、無機械慣性，響應快速，流量測量范圍寬（流速0.3~12m/s）穩定性好，可以用于自動檢測、調節和程控系統。
3、測量電導率大于5u S/cm液體，測量不受流體密度、粘度、溫度、壓力和電導率變化影響，傳感器感應電壓信號與平均速呈線性關系，測量精度高。
4、精度等級：0.2級、0.5級、1.0級、1.5級。滿足不同用戶需求。
5、傳感器部分只有內襯和電極與被測液體接觸，只要選擇合適電極與內襯材料，即可耐腐蝕和耐磨損。
6、分常規型（壓力小于4.0MPa）與高壓型（壓力大于4.0MPa）。
7、插入式電磁流量計系統分為簡單安裝型與在線安裝型。
8、采用EEPPOM存儲器，測量運算數據存貯保護安全可靠。
9、采用國際先進單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，中文菜單，參數設定方便。
10、帶4~20Ma，頻率、脈沖輸出，帶報警電平輸出，帶RS485通訊接口，Hart、ModBus協議。
11、高清晰度LCD背光顯示瞬時流量，累積流量（Σ+、Σ-、ΣD）、流速、流量百分比、流量狀態（勵磁、流量、空管）等。
12、采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti等電極材料的不同組合可適應不同介質的需要。
13、備有管道式、插入式等多種流量計型號。
14、防護等級：一體化結構IP65、分體結構IP68。
15、防爆等級：Exd Ⅱ BT4。
dn20電磁流量計的主要技術數據
|
執行標準 |
JB／T 9248-1999 |
|
公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
|
*高流速 |
15m／s |
|
精確度 |
DNl5～DN600 |
示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s） |
|
DN700-DN3000 |
示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S） |
|
流體電導率 |
≥5uS／cm |
|
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊訂貨 |
|
環境溫度 |
傳感器 |
-25℃-十60℃ |
|
轉換器及一體型 |
-10℃-十60℃ |
|
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）、加網PFA |
|
*高流體溫度 |
一體型 |
70℃ |
|
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃（訂貨時注明） |
|
聚氨酯襯里 |
80℃ |
|
聚四氟乙烯襯里 |
100℃；150℃（訂貨時注明） |
|
聚全氟乙丙烯（F46） |
|
加網PFA |
|
信號電極和接地電極材料 |
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
|
電極刮刀機構 |
DN300-DN3000 |
|
連接法蘭材料 |
碳鋼 |
|
接地法蘭材料 |
不銹鋼1Crl8Ni9Ti |
|
進口保護法蘭材料 |
DN65-DNl50 |
不銹鋼1Crl8Ni9Ti |
|
DN200～DNl600 |
碳鋼十不銹鋼1Crl8Ni9Ti |
|
外殼防護 |
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|
其他傳感器、一體型流量計和分離型轉換器 |
IP65 |
|
間距（分離型） |
轉換器距離傳感器一般不超過100m |
dn20電磁流量計轉換器技術數據
|
電源 |
交流 |
85-265V，45-400Hz |
|
直流 |
11-40V |
|
操作鍵和顯示 |
按鍵式 | |
4個薄膜按鍵可設定選擇全部參數，也可利用PC機（RS232）對轉換器設定編程； | |
3行LCD寬視角、寬溫、帶背光顯示； | |
*1行顯示流量值； | |
*2行顯示流量單位； | |
*3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 |
|
|
磁鍵式 | |
2個磁鍵用于顯示參數的選擇和復位，利用PC機（RS232）對轉換器設定編程； | |
2行LCD寬視角、寬溫、帶背光顯示： | |
*1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 | |
*2行：顯示流量。 |
|
|
內部積算器 |
正向總量、反向總量及差值總量。 |
|
輸出信號 |
單向模擬輸出 | |
全隔離，負載≤600D．（20mA時）； | |
上限：0-21mA可選，每檔lmA； | |
下限：0-21mA可選，每檔1mA； | |
正、反向流量輸出方式編程。 |
|
|
雙向模擬輸出 |
下限限制為。或4mA，其他同單向模擬輸出。 |
|
雙向脈沖輸出 | |
兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1-800Hz可選,每檔IHz； | |
方波或選定脈寬，選定脈寬上限2．5S，每檔1ms； | |
無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。 |
|
|
雙路報警輸出 | |
可報警（編程）高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； | |
帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.（與脈沖輸出不隔離） |
|
|
數字通訊 |
|
RS232，RS485，HART |
dn20電磁流量計參考流量范圍
|
口徑mm |
流量范圍m3/h |
口徑mm |
流量范圍m3/h |
|
Φ15 |
0.06~6.36 |
Φ450 |
57.23～5722.65 |
|
Φ20 |
0.11～11.3 |
Φ500 |
70.65～7065.00 |
|
Φ25 |
0.18～17.66 |
Φ600 |
101.74～10173.6 |
|
Φ40 |
0.45～45.22 |
Φ700 |
138.47～13847.4 |
|
Φ50 |
0.71～70.65 |
Φ800 |
180.86～18086.4 |
|
Φ65 |
1.19～119.4 |
Φ900 |
228.91～22890.6 |
|
Φ80 |
1.81～180.86 |
Φ1000 |
406.94～40694.4 |
|
Φ100 |
2.83～282.60 |
Φ1200 |
553.90～55389.6 |
|
Φ150 |
6.36～635.85 |
Φ1600 |
723.46～72345.6 |
|
Φ200 |
11.3～1130.4 |
Φ1800 |
915.62～91562.4 |
|
Φ250 |
17.66～176.25. |
Φ2000 |
1130.4～113040.00 |
|
Φ300 |
25.43～2543.40 |
Φ2200 |
1367.78～136778.4 |
|
Φ350 |
34.62～3461.85 |
Φ2400 |
1627.78～162777.6 |
|
Φ400 |
45.22～4521.6 |
Φ2600 |
1910.38～191037.6 |
dn20電磁流量計型譜
|
型號 |
口徑 |
|
|
KMLD |
15~2600 |
|
|
|
代號 |
安裝形式 |
|
|
Y |
一體式 |
|
F |
分體式 |
|
|
代號 |
轉換器型號 |
|
ZA |
圓形 |
|
ZB |
方形 |
|
|
代號 |
輸出信號 |
|
I.4 |
4~20mA |
|
f |
頻率 1KHz |
|
Rs |
串行通訊（485） |
|
C |
控制輸出 |
|
|
代號 |
防爆要求 |
|
N |
無防爆 |
|
EX |
防爆（僅適用于分體式） |
|
|
代號 |
介質溫度 |
|
T1 |
≤65℃ |
|
T2 |
≤120℃ |
|
T3 |
≤180℃（僅適用于分體式） |
|
|
代號 |
內襯材質 |
|
NE |
氯丁橡膠（≤65℃） |
|
PTFE |
聚四氟乙烯（≤189℃） |
|
PVC |
聚氯乙烯（≤70℃） |
|
|
代號 |
電極材質 |
|
316L |
不銹鋼 |
|
HC |
哈氏合金C |
|
HB |
哈氏合金B(yǎng) |
|
Ti |
鈦 |
|
Ta |
鉭 |
