電磁流量計運行檢查和常見故障維修
點擊次數：2732 發布時間：2021-03-03 02:26:49
電磁流量計運行
安裝須知
流量計的設計、試驗和供電均有安全規定，用戶必須嚴格遵守本說明書的有關條款確保流量計的安全操作及運行。保證電磁流量計測量精度的必要條件如下：
被測液體介質必須具有導電性。
被測液體介質必須充滿管道。
被測液體介質必須均勻，以避免電導率的不均勻性（會產生嚴重干擾），如需動態加入化學物質，應在儀表下游處注入。
電磁流量計系統必須良好接地。
流量計入口直管段至少5倍DN （測量管道內徑），出口直管段至少2倍DN。
在流量計附近，避免強電磁場干擾，避免安裝在大型電機或變壓器等設備附近。
安全措施
為保障人身和設備的安全，須遵守以下條款：
在選擇位置和安裝流量計之前，必須認真閱讀完本說明書有關部分，同時要考慮流量計、相關設備和機身環境的安全要求。
應由具備一定儀表知識的人員進行儀表的安裝和維修。
正確安裝流量計傳感器及配管，保證密封安全可靠，液體壓力不得超過銘*上規定的*高工作壓力。
采取一定措施，防止觸電事故。
流量計的吊裝設備應符合安全規定。
1、運行前的檢查
流量計投運前進行下述檢查；
流量計在運輸和安裝中有無損傷；
使用電源電壓同銘*電壓是否相符；
使用正確流量值的保險絲；
儀表正確接地；
量程設定是否正確（見轉換器部分有關內容）；
檢查后，打開管道閥門使液體充滿管線系統，應注意排除泄露和系統內的殘留氣體。接通儀
表電源，一般流量計通電預熱10分鐘即可正常工作。
2、流向調整
流量計和流向規定見2.6.5節，對于分離型流量計,雖然安裝傳感器能保證流向箭頭同現場實際正向一致。因存在用戶接線的問題，有可能出現下述狀況：
具有單向輸出轉換器，有正向流量時輸出顯示零或負值（如0～10mA的0mA或4～20mA的4mA）。
具有雙向顯示的轉換器，有正向流量時，輸出為負向顯示。此時只要斷開電源，調接任一側兩勵磁線（EXT+及EXT-）位置，就可使輸出方向，實際正向流向、箭頭方向保持一致。
電磁流量計維修
當確認流量計發生故障時，可同廠家聯系。
1、常規維修
一般需目檢電氣連接有無破損及儀表工作是否正常。
2、故障檢查
如果儀表不能令人滿意地工作，可按以下步驟檢查：
檢查流量計管線閥門是否全部打開，管道是否充滿液體，流量計是否在接近流量范圍上限值流量下工作；
檢查儀表電源、開關、保險絲等供電設施是否正常；
檢查故障點是在電纜中還是在儀表中；
檢查轉換器的編號和儀表系數與傳感器是否一致；
檢查量程設定是否正確；
檢查流量計輸出連接是否正確及接地是否良好；
按轉換器部分規定內容檢查。

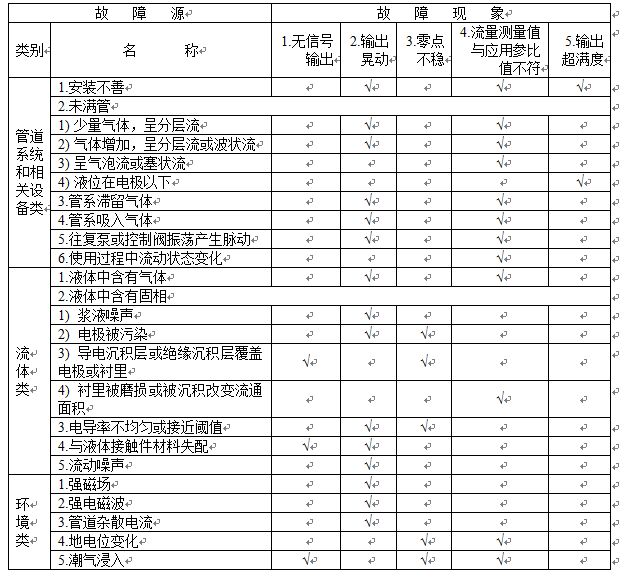

電磁流量計故障分析和現象匯總表：
