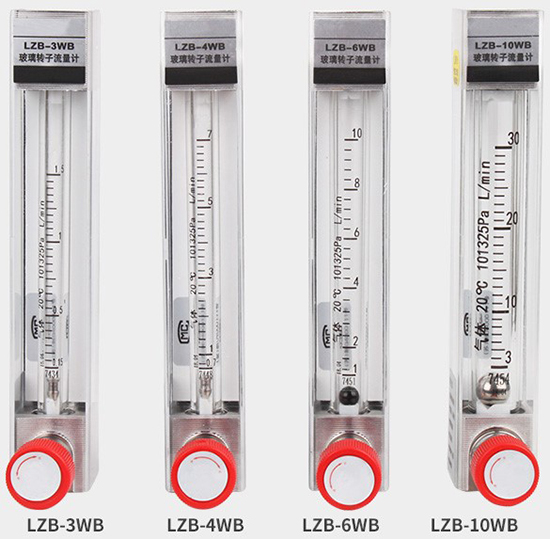

小流量液體流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LZB
- 測量范圍：0-60m3/h
- 精度等級：±2.5%
- 公稱通徑：DN4-DN100
- 適用介質：液體，氣體
- 工作壓力：＜1MPa
- 工作溫度：≤120℃
- 供電方式：刻度顯示
- 訂貨號：KVWGUSIDC367
小流量液體流量計產品概述
不銹鋼玻璃轉子流量計是一種流體流量計，是玻璃空心轉子流量計，適用于測量液體、氣體等單項介質流量常用的儀表之一。流量計主要測量元件為一根垂直安裝的下小上大錐形玻璃管和在內可上下移動的浮子。當流體自下而上經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當此上升的力、浮子所受的浮力及粘性升力與浮子的重力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通米面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
不銹鋼玻璃轉子流量計克服了原有流量計的轉子重量不能調整的缺點，將轉子由實心改為空心，當流體的壓力和介質發生變化時，只須調整轉子的重量，就能適應多變的使用條件，是流體流量控制的理想的流量計。
不銹鋼玻璃轉子流量計主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、環保及科學研究等各個部門中，用來測量單相非脈動(液體或氣體)流體的流量。
不銹鋼玻璃轉子流量計主要用于有腐蝕性液體、氣體介質流量的檢測，例如強酸(氫氟酸除外)、強堿、氧化劑、強氧化性酸、有機溶劑和其它具有腐蝕性氣體或液體介質的流量檢測。
普通型:主要適用于無腐蝕性介質的測量。
耐腐型:主要適用于腐蝕性介質的測量。
全不銹鋼型:主要適用于衛生型及弱腐蝕性介質測量，能抗使用環境中的腐蝕性氣體。
不銹鋼耐腐型:主要適用于強腐蝕性介質測量，能抗使用環境中的腐蝕性氣體。
小流量液體流量計用途
不銹鋼玻璃轉子流量計根據它的用途和適應范圍大致可分為:普通型、帶筋型、耐腐型、保溫型、報警型和耐高壓型等型式。口徑從2毫米到100毫米，可測量的流量范圍是:液體0.4毫升/分~40立方米/時，氣體6毫升/分~1000立方米/時。價格*貴的產品并不一定就是*好的產品，*合適自己需要的產品才應該是*好的產品。所以綜合考慮自己各方面需要和條件選擇合適的產品是非常重要的。下面根據實際工作中遇到的情況介紹一下選擇玻璃轉子流量計的幾個考慮因素供大家在工作中參考。
一、被測量對象的工況。包括測量介質的種類、壓力大小、化學性質、溫度高低等等。比如測量介質是液體介質還是氣體介質，是否具有腐蝕性，對具腐蝕性的介質則應選擇玻璃轉子流量計。
二、流量計本身性能。上述條件基本確定后一般來講，若價格沒有太大的變化，可優先選用帶針型調節閥的玻璃轉子流量計。有較大流通孔的，是直接流量刻度的，結構簡單的，外部尺寸較小的等等。如是小流量范圍，則盡可能選用球浮子式的，因它具有測量時穩定、不易積塵、精度較高、互換性好等優點。
三、流量計價格的考慮。對于儀器儀表來說，一般講精度高的價格高。因此在選用時要根據測量目的選用合適的儀表精度等級。如只須控制測量介質通過量，經試運行調整，以后需始終穩定這個通過量，那么精度就是次要的考慮因素了。
不銹鋼玻璃轉子流量計有較強的耐腐性能，可檢測酸(氫氟酸除外)、堿、氧化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業，屬瞬時流量測量儀表。因其使用和安裝簡單、結構和讀數方便、價格低廉等優點，因此在工農業各部門以及科研機構中應用十分廣泛。
小流量液體流量計外形及安裝尺寸
小流量液體流量計原理與結構
流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的浮子組成(圖3)。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。
流量計中浮子讀數位置按圖2所示:
LZB/LZB流量計的錐管為光滑內壁管(見圖4)，通徑DN15以上的流量計，浮子通過導桿 上下移動，保持穩定;LZJ/LZJ-( )F流量計錐管 內壁有三條導向凸筋，使浮子保持穩定(見圖4)。通徑DN10以下的流量計采用軟管連接，配有 針形流量調節閥;通徑DN15以上流量計采用法蘭連接。
接觸測量流體的零部件材質
小流量液體流量計型號規格及技術參數
|
通徑DN (m) | 型 號 | 測量范圍 | 椎管長度 | 精度等級 | 允許被測液體狀態 | |||
| 水20℃ |
空 氣 20℃，10132SPa | LZB/LZJ | LZB-()F | 溫度(℃) |
壓力 (MPa) | |||
| 2 | LZB-2 |
0.4~4ml/min 0.6~6ml/min 1.0~10ml/min 1.6~16ml/min |
6~60ml/min 10~100ml/min 16~160ml/min 25~250ml/min | 160 | 1.5:2.5 | 2.5:4 | -20~+120 | ≤1.0 |
| 3 | LZB-3 |
2.5~25ml/min 4~40ml/min 6~60ml/min 10~100ml/min |
40~400ml/min 60~600ml/min 100~1000ml/min 160~1600ml/min | |||||
| 4 |
LZB-4 LZB-4F |
(1~10)L/h (1.6~16)L/h (2.5~25)L/h |
(16~160)L/h (25~250)L/h (40~400)L/h | |||||
| 6 |
LZB-6 LZJ-6 LZJ-6F |
(2.5~25)L/h (4~40)L/h (6~60)L/h |
(40~400)L/h (60~600)L/h (100~1000)L/h | |||||
| 10 |
LZB-10 LZJ-10 LZJ-10F |
(6~60)L/h (10~100)L/h (16~160)L/h |
(100~1000)L/h (160~1600)L/h (250~2500)L/h | 2.5 | ≤0.6 | |||
| 15 |
LZB-15 LZJ-15F |
(16~160)L/h (25~250)L/h (40~400)L/h |
(0.25~2.5)m3/h (0.4~4)m3/h (0.6~6)m3/h | 350 | ||||
| 25 |
LZB-25 LZJ-25F |
(40~400)L/h (60~600)L/h (100~1000)L/h |
(1~10)m3/h (1.6~16)m3/h (2.5~25)m3/h | |||||
| 40 |
LZB-40 LZJ-40F |
(160~1600)L/h (250~2500)L/h |
(4~40)m3/h (6~60)m3/h | 430 | ||||
| 50 |
LZB-50 LZJ-50F |
(0.4~4)m3/h (0.6~6)m3/h |
(10~100)m3/h (16~160)m3/h | 450 | ||||
| 80 |
LZB-80 LZB-80F |
(1~10)m3/h (1.6~16)m3/h |
(50~250)m3/h 80~400)m3/h | 500 | ≤0.4 | |||
| 100 |
LZB-100 LZB-100F |
(5~25)m3/h (8~40)m3/h |
(120~600)m3/h (200~1000)m3/h | |||||
全不銹鋼型
法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304(1Cr18Ni9Ti),型號為LZB-B。
接液材質如需選用316，則型號為LZB-Bo，需定做。
如需不銹鋼內襯PTFE，則型號為LZB-BF(或BoF),需定做。
全四氟型
基座、浮子、針閥采用聚四氟乙烯(PTFE)。支承板、螺絲等采用不銹鋼。
