關于污水流量計的工作原理及組成部分介紹
點擊次數：8661 發布時間：2021-03-09 10:07:14
一、污水流量計的組成部分
污水流量計主要由兩部分組成： 流量傳感器和信號變送器，如圖2 所示。傳感器上的勵磁線圈接受變送器傳輸來的勵磁電流產生磁場，輸出感應電動勢信號； 信號變送器則將感應電動勢信號轉換為流量信號或模擬量信號送至控制系統。污水流量計按組成方式分為一體式和分體式。
在污水流量計內部，有一個產生磁場的電磁線圈和捕捉電動勢（電壓）的電極。由此，雖然污水流量計的流量管內可能看起來沒有任何東西，但可以測量流量。
二、污水流量計的工作原理
使用污水流量計時有一個重點。由于污水流量計是基于電磁感應定律的，所以導電液體是**可以檢測流量的液體。是否是導電液體取決于導電性。那么，什么是電導率？
導電率通常是表示電流容易流動的值。相反的數值是電阻率，表示電流難以通過的程度。對于單位，主要使用S / cm（西門子每厘米）。為了確定電力的流通方式，1厘米2的電極相距1厘米。使用100200μS/ cm的自來水，500μS/ cm以上的礦泉水和0.1μS/ cm以下的純水作為樣品，可以提供實測電導率的例子。
為了計算電導率，必須適當計算諸如電極面積和電極之間的距離等條件。因此，計算起來相當困難。作為確定電導率的一般方法，可以使用電導率儀來執行此測量。
關于污水流量計的安裝規范與安裝圖
關于污水流量計的工作原理及組成部分介紹
污水流量計的適用范圍特點及如何選型
污水流量計公稱通徑與流量范圍對照圖
污水流量計電極與襯里材料選型對照表
污水流量計的外形和安裝尺寸圖示與對照表
污水流量計的故障檢查與分析匯總
分體式與一體式污水流量計如何接線圖解
污水流量計顯示波動大的原因分析
污水流量計的應用范圍
污水流量計與水表區別
污水流量計如何校準
污水流量計在線比對和校準
污水流量計精度等級及要求
污水流量計常見故障維護
污水流量計在閥門前后差別
污水流量計如何保養
污水流量計不準確原因有哪些
污水流量計的優缺點
污水流量計受電流影響嗎
污水流量計清洗方法
污水流量計安裝位置的選擇
污水流量計安裝距離要求
污水流量計類型有哪些
污水流量計顯示負數
污水流量計測量原理
關于城市生活污水與工業廢水的流量設計分析
用于測量各類污水處理排水流量計種類以及選型
智能污水處理排水流量計優缺點及產生誤差的原因分析
智能污水管道排水計量表好與壞有哪7個重要的檢查要領
污水流量計主要由兩部分組成： 流量傳感器和信號變送器，如圖2 所示。傳感器上的勵磁線圈接受變送器傳輸來的勵磁電流產生磁場，輸出感應電動勢信號； 信號變送器則將感應電動勢信號轉換為流量信號或模擬量信號送至控制系統。污水流量計按組成方式分為一體式和分體式。
在污水流量計內部，有一個產生磁場的電磁線圈和捕捉電動勢（電壓）的電極。由此，雖然污水流量計的流量管內可能看起來沒有任何東西，但可以測量流量。
二、污水流量計的工作原理

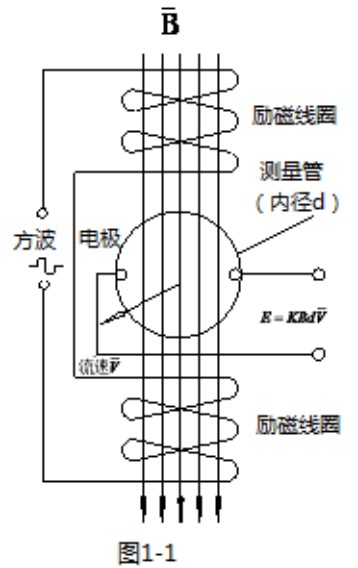

流量計測量原理是基于法拉*電磁感應規律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E。電動勢 E 正比于磁通量密度 B，測量管內徑 d 與平均流速的乘積、電動勢 E（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流信號，用于流量的測量和控制。
