長期以來，我國市政管網下水道流量計量一直是一個空白，自從**十一 ·五規劃強調環境改善，主張節能減排以后，這項工作就迫切的擺在管理部門面前。隨著我國對水污染物排放以 “濃度控制”逐步轉變?yōu)?“總量控制”，對現有城市和工廠下水道排放口的污水精確計量技術亦日益受到了重視。

由于城市和工廠的下水道系統絕大部分為圓形、重力出流，無法使用測定圓形壓力滿管流的面積式流量計、差壓式流量計以及電磁流量計等。在明渠流量測定中，通常使用堰式或巴歇爾流槽式流量計，但只適用于具有矩形的水流斷面。由于不了解污水的特性，經常是想當然的應用，使得在產品選型和使用中走了很多彎路。如在內蒙古神華伊利電廠，就是應用某國外**品*的壓差流量計測量污水流量，結果花了很多費用改造下沉段污水管，使得其可以實現滿管流以便測量，但是使用一段時間后便全面堵塞，*終改為梯形槽測量。

實踐中由于大家不了解梯形槽，有很多單位想把巴歇爾水槽裝到下水道中，其結果可想而知；還有一些觀點認為可以用電磁流量計測量污水，結果同樣是不適用的。因?yàn)槲鬯幕瘜W(xué)物質、生物物質以及經過污水處理廠處理后夾帶的活性污泥等都會嚴重影響類似于污水流量計等設備的正常運行。污水中還含有大量雜質、漂浮物等，電導率等不易控制，電極端子正常工作時間很短，所有接觸式測量方法都會在一定時間內精確度嚴重漂移，造成計量不準，甚至設備停用。

為解決圓形下水道流量的連續測定，經多年研究終于開發出下水道圓形暗渠專用流量計量槽——梯形槽，又稱下水道梯型流量槽，簡稱梯形槽。主要用于精確測量圓形非滿管流下水道流量。可廣泛應用在廠礦及企事業單位、城市雨污水排水管網、泵站、污水處理廠等。

1、**設計

安裝于下水道空間的梯型測流槽，是一個與各種圓形管道匹配的計量設備。水頭損失小，可安裝于下水道檢查井中，測流槽前不需修筑穩流段，節省占地面積，安裝方便。梯型槽槽型設計達到國際同類產品的水平，已獲得**** (ZL 200920108560．3)。下水道梯型測流槽可與多種明渠流量計配套使用，廣泛應用于大小市政、工礦企業污水排放計量，是國內目前**成熟的下水道流量測量解決方案。

2、使用特點

(1)玻璃鋼槽體抗腐蝕、不變形經久耐用。

(2)精度高，系統綜合誤差在l％～3％，完全滿足污水堰槽的計量要求。

(3)安裝簡單， 600以下不需對原結構作任何修改可直接安裝于新、舊檢查井內。

(4)槽型合理，涌水比其他堰槽大大減少。

(5)獨特的自清潔功能，更適合國內污水管道特性，測流槽前后不淤積雜質。

3、應用場合

下水道梯型測流槽安裝在工廠排水口，工廠可以根據實際的污水量和水中污染物含量直接計算污染負荷，為取得排污許可證創造條件，可實現污染物的總量控制，使排放工業污水中的有害物質限制在一定范圍內，達到區域綜合治理的目的，為環境保護服務。同時市政部門能根據**對排水管道有償使用的原則，使污水排放收費建立在科學的基礎上。對于排污單位也可根據未來多排多收費，少排少收費的政策，實施按排放量計費繳費，這樣可以大大促進企業自身污水處理的積極性，達到節能減排的目的。

下水道梯型測流槽安裝在市政排水管網支、干線上，可以掌控雨、污水流量及變化規律，指導人們合理調配管道內流量，提高養護管理水平，為城市規劃、設計、管理部門提供科學數據。

下水道梯型測流槽安裝在泵站，可以直接反應實際的抽水耗電情況，還能節省建廠占地面積。在污水處理廠安裝，可以指導、考核處理廠構筑物工作情況，提高污水處理效果。

4、求取原理

圓形斷面收縮成倒梯形喉道，喉道部產生射流，測量上游側水位ha，求取流量Q。

Q=K×haB

式中：Q流量 (L／s)

K修正系數

ha水位 (cm)

B相關系數

公式說明：

(1)上述K，B根據不同的管徑有相關不同的系數，可通過計算公式手冊查詢。

(2)Ha是指通過梯形槽中部測流段的液位高度。

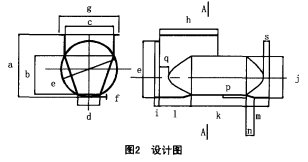

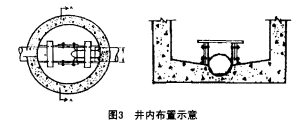

5、設計圖紙（圖2、圖3）

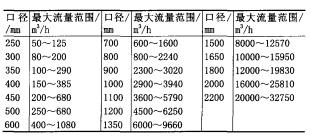

6、測量范圍（見下表）

7、安裝實景照片

8、結語

梯形槽在國內的污水下水道圓形暗渠流量測量中日益發揮其越來越重要的作用，如北排集團、北京排水監測總站、北京軍區大院、TOTO~L京工廠、北京奔馳亦莊工廠、內蒙神華電廠、山東濰坊煙廠、安徽宣城造紙廠等單位先后采用了此方法進行污水流量監測，取得了非常好的效果。隨著**對環保監測要求的進一步提升，梯形槽這一新技術必將在污水流量監測領域得到更加廣泛的應用。
