溫度變送器怎么接線圖
點擊次數(shù)：4860 發(fā)布時間：2020-11-19 08:49:55

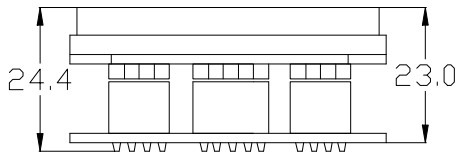

溫度變送器外形尺寸及接線圖
整體高度

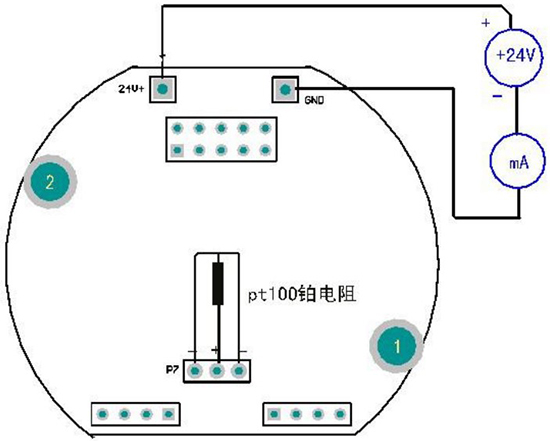

接線圖：
接線圖說明：
1. --、+、--分別為 PT100 傳感器輸入端。按照圖示接線，注意三線位置。
2. +24V、0V 為電路板供電和信號輸出端，兩線制儀表的電流為信號輸出，供電和測試，取信號如圖所示。
3. LED、J2、J4 為 LED 顯示上板的鏈接和固定插座，接不接上板，變送板都可以正常工作，不會影響變送器的任何性能。
