在液位測量中，變送器的選型分單、雙法蘭之分，那么二者之間存在著哪些區別呢？下面就帶著大家一起來了解一下！

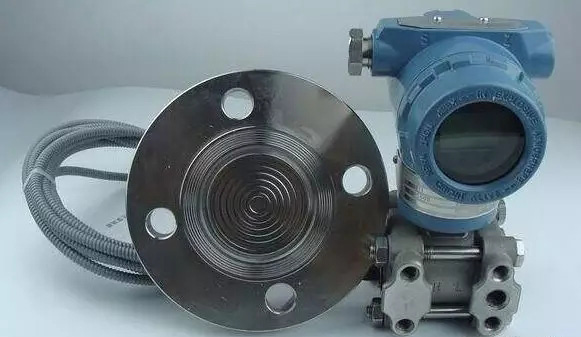

單法蘭的概念

單法蘭是指變送器的正壓側是法蘭結構，直接與測量介質的接口相連，而負壓側是采用引壓管將測量介質與變送器的容室相連。優點是測量精度高，能達到變送器的測量技術指標，缺點就是負壓管道必須絕對密封，且需對變送器進行量程遷移，校驗時應將負壓管道內的介質液體的誤差遷移掉。

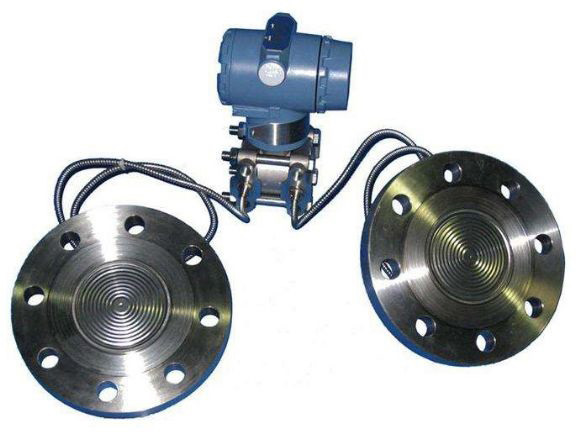

雙法蘭的概念

雙法蘭是指變送器的正、負壓側均是法蘭結構，可以直接與需測量的容器、管道相連。優點是安裝容易，校驗方便，不需量程遷移。缺點是測量精度不高，由于法蘭與變送器之間采用彈性軟管連接，內部應該是充滿硅油，所以對介質壓力變化的傳遞有一定的偏差，外界溫度變換多多少少對硅油有一些影響，所以測量反映上就有一定的誤差。



單法蘭與雙法蘭液位變送器的應用



單法蘭與雙法蘭液位變送器各自應用在哪里呢？

其實很簡單，單法蘭液位變送器用敞口罐體的測量，有時一些儀表工也會選擇經濟實惠的投入試液位變送器。反之，雙法蘭液位變送器則適合用于密封罐體的液位測量。



液位變送器測量原理

液位變送器是測量罐內液位簡單可靠的測量儀器，是利用P=ρgh的原理來測量差壓來測量液位，液位的高低與液位變送器所測得差壓成正比，液位變送器的過程連接通常采用隔膜法蘭式，膜片內充硅油作為壓力傳導介質。液體罐通常有敞口罐和帶壓罐之分，敞口罐上部通大氣，測量敞口罐液位的液位變送器只需高壓端連接過程法蘭，低壓側與大氣聯通。而帶壓罐則需要液位變送器高低壓側連接隔膜法蘭式，以測量高低取壓側的壓力差。



安裝液位變送器所用的法蘭規格

通常*終用戶和設計單位會要求液位變送器成套商提供配套法蘭，防止出現現場安裝時罐上配對法蘭與液位變送器過程法蘭不匹配的問題。可以根據以下方面選擇確認配對法蘭規格：

對照不同液位變送器廠家的選型樣本，確定法蘭標準，法蘭尺寸，法蘭壓力級別以及法蘭形式。



法蘭標準：

液位變送器配對法蘭的標準通常有三種標準：

DIN標準，ANSI標準和日本標準，在國內使用較多的是DIN標準和ANSI標準。



法蘭尺寸：

與液位變送器標準相同，具體可以參考液位變送器廠家選型樣本。液位變送器法蘭尺寸主要有2’’； 3’’和4’’， 其中以3’’*為普遍。



法蘭壓力級別：

日標有JIS 10K和 JIS 20K；

ANSI標準有ANSI 150，ANSI 300, 和ANSI600；

DIN標準有DIN PN10/16；DIN PN25/40。（ 注：對于3’’法蘭PN10與PN16尺寸相同；PN25和PN40尺寸相同）



法蘭形式：

根據壓力級別和客戶要求不同，對于壓力小于40barg的，通常選擇板式平焊；對于壓力大于40barg，通常選擇帶頸對焊式；



法蘭材質：

常見法蘭材質有碳鋼，SUS304和SUS316。通常應根據罐體材質選擇同樣材質的配對法蘭。



對應國內的法蘭標準有：

GB/T 9115-2010：對焊鋼制管法蘭；

GB/T 9116-2010：帶頸平焊鋼制管法蘭；

GB/T 9117-2010：帶頸承插焊鋼制管法蘭；

GB/T 9119-2010：板式平焊鋼制管法蘭。
