防爆浮球液位計接線圖
點擊次數：2914 發布時間：2021-07-04 02:10:28
液位計是測量罐體或箱體里液位的高度，顯示里面的液位的高度。浮球液位開關用途廣泛，所以了解浮球液位開關原理也是很重要的。
浮球液位開關，也可稱為防爆浮球液位控制器。它是專門為爆炸性環境中使用而設計制造的液位控制儀表。
那么浮球液位開關原理是什么呢？浮球液位開關接線應該要怎么樣接呢？下面凱銘儀表來為用戶們分析下。
浮球液位開關原理
浮球液位開關是基于浮力原理和杠桿原理設計的，當容器內液位發生變化時，浮球的位置將隨液位的變化而變化，浮球的這種位移將通過杠桿作用于微動開關，進而由微動開關產生開關信號。
在密閉的非導磁性管內安裝有一個或多個干簧管，然后將此管穿過一個或多個中空且內部有環形磁鐵的浮球，液體的上升或下降將帶動浮球一起上下移動，從而使該非導磁性管內的干簧管產生吸合或斷開的動作，從而輸出一個開關信號。
浮球液位開關的技術優勢：浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角限位設計，防止浮子垂直。
浮球液位開關是一種結構簡單、使用方便、安全可靠的液位控制器。它比一般機械開關速度快、工作壽命長;與電子開關相比，它又有抗負載沖擊能力強的特點,一只產品可以實現多點控制。
浮球開關是一種結構簡單、使用方便、安全可靠的液位控制器件，它具有比一般機械開關體積小、速度快、作用壽命長，與電子開關相比，它有抗負載沖擊能力強的特點。
浮球液位開關主要結構是由干簧管與浮球組成，通過浮球內置磁鐵吸合干簧管觸點的閉合或者斷開，從而輸出信號報警，而干簧管觸點的兩頭分別焊接一條線。

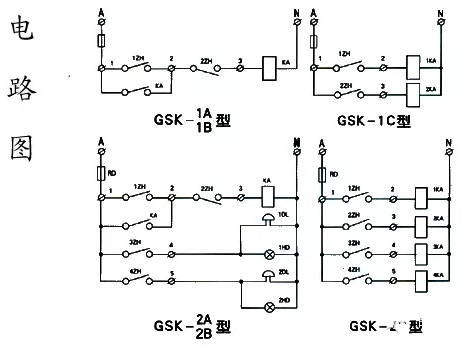

如浮球開關是單點，則如下圖中①，如是需要控制雙液位，一般則是出線四條，兩條線控制一個點，如圖中②。當然也可以出線三條，一條公共線，另外兩條分別對應一個點，如圖中③，另外三暢所生產的浮球開關常規出現為：黑、紅、藍、白、黃等，如果出現兩個以上動作點，則按照線材以此往上類推。如果對于出線有特殊要求的用戶需要提前說明。
適用范圍及特點：浮球液位開關可以在造船、造紙、制藥、印刷、發電機設備、石油、化工、電力、冶金、食品、工業、水處理、染料工業、油壓機械等方面都得到了廣泛的應用，能實現對各類容器內液位的制動報警和控制。
通過以上的介紹相信大家對浮球液位開關的原理及如何連接接線使用都大致了解。如還有補充可電話咨詢我司探討浮球液位開關的實際運用。
