摘要：本文介紹了采用比重自動修正非接觸測壓式電廠污水流量計、現場模擬量實時采集與數據遠程通訊模塊以及在線式水質綜合參數傳感器縝合成水質污染總量控制在線監測及數據遠程傳輸網絡的實施方案。

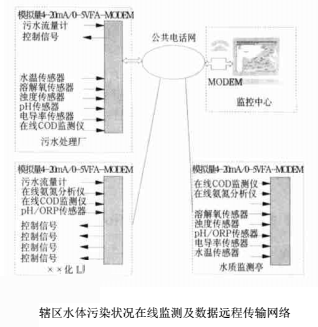

本文介紹的水體污染狀況在線監測及數據遠程傳輸網絡可以連續、自動監測排污口的污水流量和水質參數，既可以分別顯示污水流量的瞬時值/日平均值/月平均值、pH/溶解氧/電導率/濁度/水溫/COD/TOC/NH4-N/**3-N等常規參數，也可以實時計算污染物排放總量并經公共通信網絡(電話線路)傳輸至區(縣)、市級的監控中心，在轄區的電子地圖(GIS)上動態顯示各排污口的*新數據，是環保、市政、水利等監理部門實時觀測轄區水質變化情況的現代化管理工具。系統組成如下：
1、比重自動修正非接觸測壓式電廠污水流量計
壓力式電廠污水流量計采用壓力傳感器測量堰槽前的水位高度，根據流量與水位高度之間的關系式計算污水流量。這種測量方法的前提是假設水的比重為1，如果污水比重發生變化，壓力傳感器測得的壓力值便不能直接代表水位高度，據此計算出來的污水流量也就不夠準確，總量控制便在很大程度上失去意義。國內外現行的壓力式電廠污水流量計，絕大多數不具有污水比重自動修正測量結果的功能，對于污水比重變化較大的場合只能放棄選用壓力式電廠污水流量計。本公司采用*新**技術，推出全新概念的壓力式電廠污水流量計：
1.根據污水比重變化自動修正流量的測量結果，提高了污水排放量的計量精度；
2.壓力傳感器與污水不接觸，免除了傳感器及其連接電纜由于長期浸泡在污水中而產生的各種弊端，延長了傳感器的壽命，減少了維護工作量。
2、在線式水質常規參數(pH/ORP、溶解氧、濁度、電導率、水溫)傳感器
選用美國Global Water公司的系列化水質在線監測傳感器，其中老五項傳感器的主要技術指標如下：
pH：0～14 示值誤差：±0.1pH
溶解氧：0～40mg/l 示值誤差：2%FS
電導率:0～5000μs 示值誤差：1%FS
溫度：-50～+50℃ 示值誤差：±0.2℃
濁度：光散射 0～200N TU 示值誤差：±0.5N TU

上述參數可任選，或根據用戶需求增項，如Cr、COD、TOC、NH4-N等。

3、現場模擬量實時采集與數據遠程通訊單元FA-Modem

FA-Modem是本公司在引進國外*新產品(數據采集—控制—通訊模塊)的基礎上開發的**產品，數據采集—控制—通訊模塊的特點：8路模擬量(4～20mA)、16個開關量和1個RS232接口、A/D轉換芯片、單片機、Modem等封裝于一體，可以在線編程、遠程軟件升級，所采集的現場模擬量無需工控機或任何中間環節而直接接入電話網，與遠端的監控中心雙向通訊。通訊方式可根據用戶的需要設置“自動巡檢”或“人工巡檢”，“自動巡檢”模式中又分為“實時巡檢”和“定時巡檢”兩種模式，無論那種巡檢方式都是通過自動撥號依此與安裝在現場的FA-Modem通訊，即：撥通電話號碼后FA-Modem立即響應，將自上次以來采集并存儲的數據一次性傳輸至監控中心的上位機；與此同時，接受來自上位機的控制信號(脈寬調制PWM信號或開關量)，操作應急設備和系統，實現對轄區目標的遠程監控。

以FA-Modem為核心器件的模擬量實時采集與數據遠程傳輸系統，除了用在污染源和危險源的監測數據與遠程傳輸外，還可以對特種設備、大型精密儀器、無人值守崗位的運行狀態實現遠程觀測、診斷、校準和控制。

4、帶有轄區電子地圖的實時監控軟件

監控中心計算機裝入專用系統軟件后，現場實時采集的數據在轄區電子地圖上動態顯示，根據用戶需要還可以用曲線、棒圖以及各種格式顯示并打印報表。此外，每個現場監測站(點)的相關資訊也一并錄入“下位機屬性”欄目內，以備查詢。
